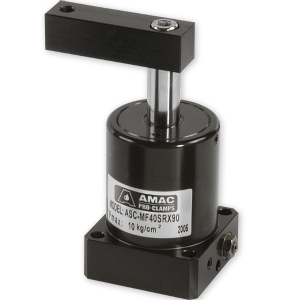

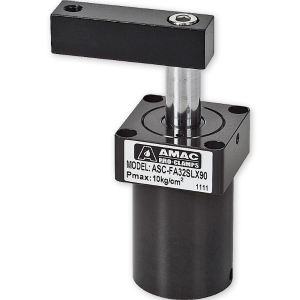

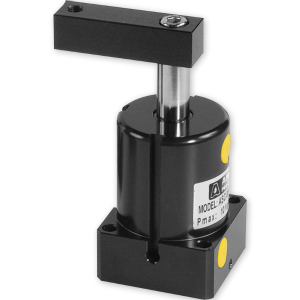

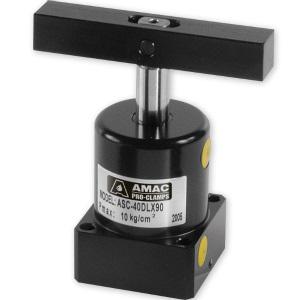

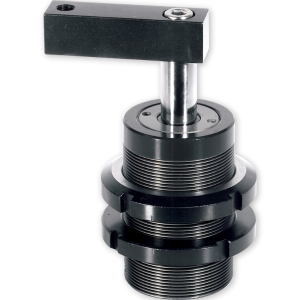

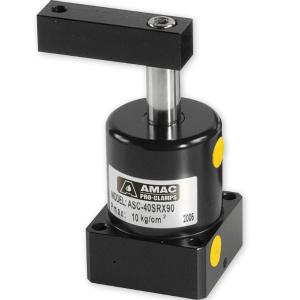

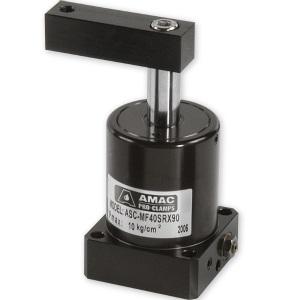

ASC空壓轉角缸
- Bore : 25~ 63 mm Pmax : 10 Kg/cm2 本產品適用於量產零件之專用機及MC治具，提高生產效率佳幫手。 主要功能為空壓缸作動時，活塞下壓行程中壓板會旋轉到設計的角度，再沿著直線繼續下壓直到壓板夾緊工件。 建議使...

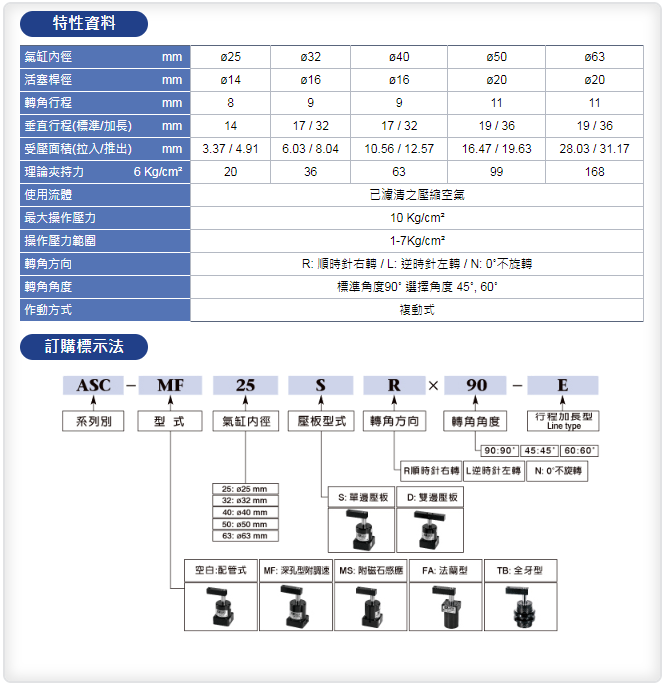

Bore : 25~ 63 mm Pmax : 10 Kg/cm2
本產品適用於量產零件之專用機及MC治具，提高生產效率佳幫手。
主要功能為空壓缸作動時，活塞下壓行程中壓板會旋轉到設計的角度，再沿著直線繼續下壓直到壓板夾緊工件。
建議使用空壓轉角缸，A.B入氣口請加裝流量控制閥，避免速度過快，以及轉角行程中，請勿夾持工件，導致?lián)p壞缸體及內部零件。
壓板需增加長度時，請勿大於原長之1.5倍。
